WWW.DISTRIBUTORALATINDUSTRI.ID | Distributor ABB 266DSH Differential Pressure Transmitter | ABB 266DSH Differential Pressure Transmitter adalah transmitter tekanan diferensial berkinerja tinggi yang dirancang untuk melakukan pengukuran tekanan diferensial secara akurat dan andal pada berbagai aplikasi proses industri. Perangkat ini dapat digunakan untuk mengukur cairan, gas, dan uap (steam), serta dapat diaplikasikan untuk pengukuran aliran (flow), level, tekanan, dan densitas dengan konfigurasi proses yang sesuai

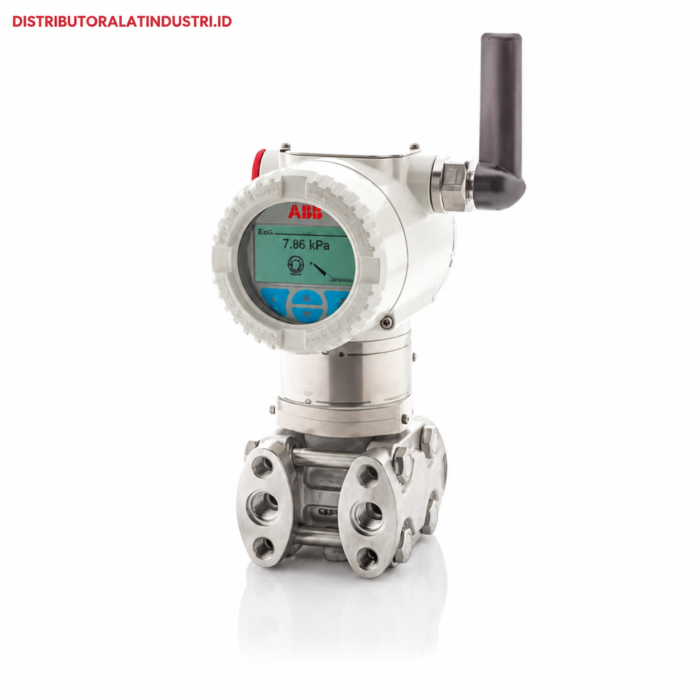

Distributor ABB 266DSH Differential Pressure Transmitter
ABB 266DSH memiliki konstruksi tipe DP yang kuat, stabilitas jangka panjang yang baik, serta sistem elektronik digital yang mendukung berbagai pilihan konfigurasi. Transmitter ini dapat digunakan pada aplikasi industri seperti minyak dan gas, petrokimia, industri kimia, pembangkit listrik, pengolahan air dan air limbah, serta sistem kontrol proses industri.
Spesifikasi Umum
- Merek: ABB
- Seri Produk: ABB 266 Series
- Model: 266DSH
- Jenis Instrumen: Differential Pressure Transmitter
- Prinsip Pengukuran: Pengukuran tekanan diferensial menggunakan sistem sensor berbasis diaphragm
- Aplikasi: Flow, level, pressure, dan density measurement
- Media Proses: Cairan, gas, dan steam
- Komunikasi: HART® / 4–20 mA, dengan pilihan komunikasi lainnya tergantung konfigurasi
- Pemasangan: Dipasang langsung pada proses
- Konfigurasi: Dapat dikonfigurasi di lapangan
- Display: LCD tersedia sebagai opsi
- Keselamatan Fungsional: Tersedia versi SIL2/SIL3 sesuai konfigurasi dan IEC 61508
Rentang Pengukuran
ABB 266DSH tersedia dalam berbagai pilihan sensor dan rentang pengukuran. Tergantung pada kode sensor yang dipilih, rentangnya dapat mencakup sekitar:
0,05 hingga 16.000 kPa
atau sekitar:
0,5 mbar hingga 160 bar
Rentang tekanan ekuivalen dapat mencapai sekitar 0,2 hingga 2.320 psi, tergantung konfigurasi sensor.
Catatan: Rentang pengukuran yang sebenarnya harus dikonfirmasi berdasarkan ordering code atau nameplate lengkap transmitter.
Akurasi
ABB 266DSH memiliki akurasi dasar sekitar:
±0,06% dari calibrated span
Untuk konfigurasi dengan performa lebih tinggi, akurasi dapat mencapai sekitar:
±0,04% dari calibrated span
Akurasi aktual dapat dipengaruhi oleh jenis sensor, turndown, temperatur proses, kondisi lingkungan, dan konfigurasi transmitter.
Output dan Komunikasi
Konfigurasi elektronik standar menyediakan:
- Output: 4–20 mA DC
- Protokol komunikasi: HART®
- Konfigurasi digital: Melalui HART handheld communicator atau software konfigurasi yang kompatibel
- Karakteristik output: Linear
- Damping: Dapat dikonfigurasi; konfigurasi HART standar umumnya 1 detik
- Failure Mode: Upscale pada konfigurasi standar
Transmitter dapat dikalibrasi dari pabrik sesuai rentang pengukuran yang ditentukan pelanggan. Informasi mengenai range terkalibrasi dan tag number dapat dicantumkan pada identification plate.
Pilihan Sensor dan Pressure Range
ABB 266DSH tersedia dengan berbagai pilihan sensor, antara lain:
- A: Rentang tekanan diferensial rendah
- B: Rentang tekanan diferensial rendah
- E: Rentang tekanan diferensial rendah hingga menengah
- F: Rentang tekanan diferensial menengah
- H: Rentang tekanan diferensial menengah
- M: Rentang tekanan diferensial lebih tinggi
- P: Rentang tekanan diferensial tinggi
- Q: Rentang tekanan diferensial sangat tinggi
- S: Konfigurasi sensor tekanan tinggi
Rentang pengukuran aktual ditentukan oleh kode sensor pada model number lengkap.
Material Diaphragm dan Wetted Parts
Tergantung konfigurasi, ABB 266DSH dapat menggunakan berbagai material diaphragm dan bagian yang bersentuhan dengan media, seperti:
- AISI 316L Stainless Steel
- Hastelloy® C-276
- Gold-Plated 316L Stainless Steel
- Tantalum
Tersedia pula beberapa pilihan cairan pengisi sensor, termasuk silicone oil dan cairan inert Galden®, tergantung konfigurasi yang dipilih.
Kemampuan Static Pressure
Kemampuan tekanan statis maksimum bergantung pada konfigurasi sensor. Contoh rating maksimum yang umum meliputi:
- Sensor A: sekitar 5 bar / 72,5 psi
- Sensor B: sekitar 20 bar / 290 psi
- Sensor E: sekitar 35 bar / 500 psi
- Sensor F hingga S: hingga sekitar 70 bar / 1.015 psi
Tekanan kerja maksimum harus dikonfirmasi berdasarkan model lengkap, konfigurasi transmitter, dan process connection.
Local Display dan Konfigurasi
ABB 266DSH tersedia dengan LCD display sebagai opsi untuk menampilkan nilai proses secara lokal. Tergantung konfigurasi, display dapat menunjukkan:
- Nilai tekanan diferensial
- Satuan engineering
- Nilai output current
- Persentase output
- Indikator bargraph
