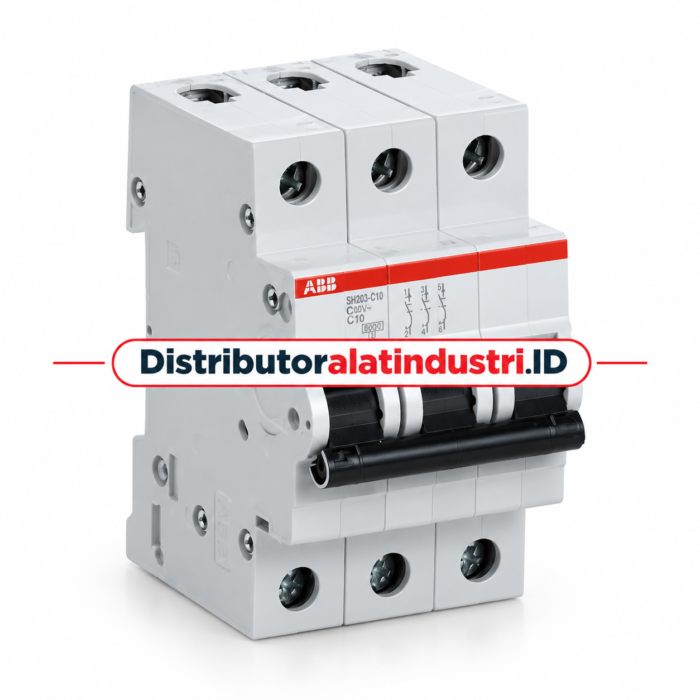

WWW.DISTRIBUTORALATINDUSTRI.ID | Distributor ABB Miniature Circuit Breaker 3P 10A | ABB SH203-C10 Miniature Circuit Breaker 3P 10A adalah pemutus sirkuit listrik atau Miniature Circuit Breaker (MCB) tiga kutub yang dirancang untuk melindungi instalasi listrik dari arus lebih (overload) dan hubung singkat (short circuit). Produk ini termasuk dalam seri ABB SH200 dan memiliki arus nominal 10 ampere, karakteristik trip tipe C, serta kapasitas pemutusan hubung singkat hingga 6 kA sesuai spesifikasi produk.
Distributor ABB Miniature Circuit Breaker 3P 10A
MCB ini digunakan untuk memutus aliran listrik secara otomatis ketika terjadi gangguan yang berpotensi membahayakan instalasi, kabel, dan peralatan listrik. Dengan konfigurasi 3P (three-pole), perangkat ini dapat memutus tiga kutub sekaligus dan sesuai untuk aplikasi distribusi listrik AC tiga fase yang memenuhi persyaratan teknisnya
ABB SH203-C10 merupakan perangkat proteksi listrik yang menggunakan dua mekanisme pemutusan utama, yaitu mekanisme termal untuk menangani kondisi arus lebih dan mekanisme elektromagnetik untuk merespons gangguan hubung singkat.
Mekanisme termal bekerja ketika arus melebihi batas yang diizinkan selama periode tertentu. Sementara itu, mekanisme elektromagnetik bekerja untuk memutus rangkaian dengan cepat ketika terjadi arus hubung singkat yang signifikan.
Karakteristik trip tipe C membuat MCB ini cocok dipertimbangkan untuk rangkaian dengan arus awal (inrush current) sedang, seperti beberapa jenis beban motor kecil, transformator, dan peralatan listrik dengan arus awal tertentu. Pemilihan tetap harus memperhatikan karakteristik beban, arus awal, kapasitas kabel, serta kebutuhan koordinasi proteksi.
Produk ini dirancang untuk pemasangan pada panel distribusi listrik dan umumnya menggunakan rel DIN standar, sehingga dapat diintegrasikan ke dalam sistem instalasi yang kompatibel.
Fungsi utama ABB SH203-C10
A. Proteksi arus lebih (Overload Protection)
Melindungi rangkaian listrik ketika arus yang mengalir melebihi kapasitas yang ditentukan dalam periode tertentu. Kondisi ini dapat terjadi akibat beban berlebih atau penggunaan peralatan yang melebihi kapasitas rangkaian.
B. Proteksi hubung singkat (Short-Circuit Protection)
Memutus aliran listrik ketika terjadi hubung singkat yang menyebabkan arus meningkat secara drastis. Fitur ini membantu mengurangi risiko kerusakan kabel, komponen panel, dan peralatan listrik.
C. Pemutusan tiga kutub secara bersamaan
Konfigurasi 3P memungkinkan ketiga kutub diputus secara bersamaan ketika mekanisme proteksi bekerja. Fitur ini relevan untuk rangkaian tiga fase yang memerlukan pemutusan seluruh kutub fase.
D. Isolasi rangkaian untuk pemeliharaan
MCB dapat dioperasikan secara manual untuk memutus atau menghubungkan rangkaian melalui tuas ON/OFF. Namun, prosedur isolasi dan penguncian keselamatan tetap harus dilakukan sesuai standar kerja kelistrikan.
ABB SH203-C10 memiliki arus nominal 10 A. Angka tersebut menunjukkan rating arus perangkat, bukan berarti MCB akan selalu trip tepat ketika arus mencapai 10 A. Waktu pemutusan bergantung pada besarnya arus gangguan dan karakteristik trip.
Karakteristik tipe C umumnya memiliki rentang pemutusan magnetik instan sekitar 5–10 kali arus nominal. Untuk MCB 10 A, rentang tersebut setara dengan sekitar 50–100 A. Nilai aktual dan waktu pemutusan harus diperiksa berdasarkan kurva trip resmi produk.
MCB dengan rating 10 A tidak boleh dipilih hanya berdasarkan kebutuhan beban. Kapasitas kabel, suhu lingkungan, kondisi instalasi, arus hubung singkat prospektif, dan koordinasi dengan perangkat proteksi lainnya juga harus diperhitungkan
