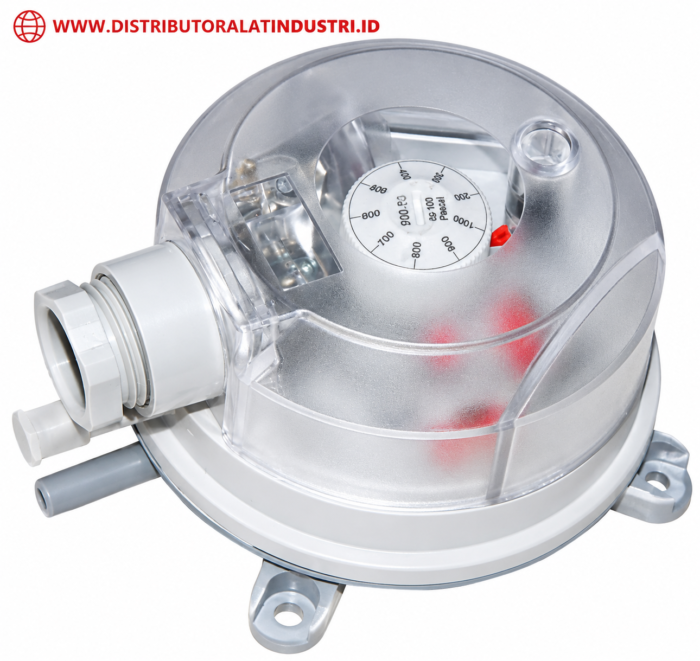

Distributor Air Differential Pressure Switch 200–1000 Pa C/W Duct Kit
Perangkat ini bekerja dengan membandingkan tekanan udara pada dua titik, yaitu High Pressure (+) dan Low Pressure (–). Ketika perbedaan tekanan mencapai nilai set point yang telah diatur dalam rentang 200–1000 Pa, kontak switch akan berubah kondisi dan dapat digunakan sebagai sinyal alarm, fan control, filter monitoring, atau interlock.
Fungsi Utama
Air Differential Pressure Switch ini dapat digunakan untuk:
- Monitoring tekanan diferensial pada air duct
- Mendeteksi filter udara kotor atau tersumbat
- Monitoring tekanan sebelum dan sesudah filter
- Memantau kinerja supply dan exhaust fan
- Monitoring airflow pada sistem ventilasi
- Memberikan sinyal alarm apabila tekanan berada di luar batas yang ditentukan
- Fan failure atau fan status monitoring
- Monitoring tekanan pada AHU dan HVAC system
- Kontrol dan proteksi sistem ventilasi
Rentang Tekanan
Differential Pressure Range: 200–1000 Pa
Nilai set point dapat disesuaikan sesuai kebutuhan aplikasi. Misalnya, switch dapat digunakan untuk memberikan alarm ketika pressure drop pada filter meningkat akibat filter mulai mengalami penyumbatan.
Duct Kit
C/W Duct Kit berarti unit dilengkapi dengan duct connection kit untuk pemasangan pada sistem ducting. Kit umumnya digunakan untuk mengambil tekanan dari dua titik pada duct dan menghubungkannya ke port High (+) dan Low (–) pada differential pressure switch.
Komponen duct kit pada umumnya meliputi:
- Pressure sensing probes / duct probes
- Flexible pressure tubing
- Connector atau fitting
- Perlengkapan pemasangan
Konfigurasi isi duct kit dapat berbeda tergantung merek dan model produk.
Prinsip Kerja
Tekanan udara dari sisi High (+) dan Low (–) diteruskan melalui tubing menuju pressure switch.
Instrumen kemudian menghitung:
Differential Pressure (ΔP) = Pressure High – Pressure Low
Ketika ΔP mencapai nilai set point, diaphragm/sensing mechanism menggerakkan kontak listrik. Kontak tersebut dapat dihubungkan ke sistem kontrol untuk memberikan alarm atau mengontrol peralatan HVAC.
Contoh Aplikasi Filter Monitoring
Pada sistem HVAC, pressure switch dapat dipasang dengan:
Before Filter → (+) High Port
After Filter → (–) Low Port
Ketika filter semakin kotor, pressure drop meningkat. Apabila differential pressure mencapai nilai yang telah ditentukan, switch akan berubah status sehingga sistem dapat memberikan filter dirty alarm
