WWW.DISTRIBUTORALATINDUSTRI.ID | Distributor Bellofram Precision Controls Type 78 | Bellofram Precision Controls Type 78 adalah high-flow pneumatic pressure regulator yang dirancang untuk aplikasi yang membutuhkan kapasitas aliran udara besar sekaligus pengaturan tekanan yang akurat dan stabil. Regulator ini menggunakan desain direct-acting, diaphragm-operated dengan Bellofram rolling diaphragm yang memberikan sensitivitas tinggi, gesekan rendah, dan umur pemakaian yang panjang

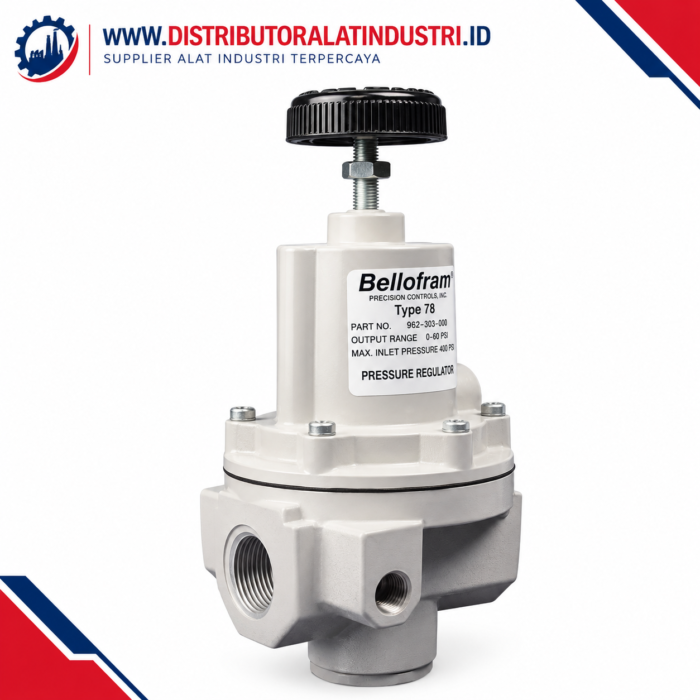

Distributor Bellofram Precision Controls Type 78
Type 78 juga menggunakan balanced pintle untuk membantu mengurangi perubahan tekanan outlet akibat fluktuasi tekanan supply. Dengan kemampuan flow lebih dari 200 SCFM dan maximum supply pressure hingga 400 PSIG (27,6 bar), produk ini cocok untuk berbagai sistem pneumatic dan aplikasi industri yang membutuhkan high-flow pressure regulation.
Fungsi Utama
Bellofram Type 78 berfungsi untuk:
- Mengurangi tekanan udara supply menjadi tekanan outlet yang terkontrol.
- Mempertahankan tekanan outlet secara stabil meskipun terjadi perubahan kondisi operasi.
- Menyediakan high-flow pneumatic regulation.
- Mengontrol tekanan udara untuk actuator dan sistem kontrol pneumatik.
- Memberikan fine adjustment dan respons yang sensitif.
- Mengurangi efek droop pada kondisi aliran tinggi.
Spesifikasi Utama
| Parameter | Spesifikasi |
|---|---|
| Brand | Bellofram Precision Controls |
| Model / Series | Type 78 |
| Product Type | High Flow Air Pressure Regulator |
| Operating Principle | Direct Acting, Diaphragm Operated |
| Maximum Supply Pressure | 400 PSIG / 27,6 bar |
| Output Pressure Range | 0–2, 0–10, 0–30, 0–60, 0–125 PSIG |
| Equivalent Range | 0–0,1 / 0–0,7 / 0–2,1 / 0–4,1 / 0–8,6 bar |
| Flow Capacity | Lebih dari 200 SCFM |
| Sensitivity | < 1 inch water column |
| Port Size | 3/8″, 1/2″, 3/4″, 1″ |
| Thread | NPT / BSPT |
| Gauge Port | 1/4″ NPT |
| Mounting | Pipe atau Panel |
| Temperature Range | −40 °C sampai +93 °C |
| Approx. Weight | ±5 lb / ±2,27 kg |
Spesifikasi dapat berbeda berdasarkan part number, pressure range, port size, dan option yang dipilih.
Desain dan Konstruksi
Type 78 menggunakan Bellofram rolling diaphragm yang dirancang untuk menghasilkan gesekan rendah serta sensitivitas dan akurasi yang baik. Sistem balanced pintle membantu meminimalkan perubahan tekanan outlet ketika tekanan supply berubah.
Material konstruksinya meliputi:
- Body: Die-cast zinc
- Bonnet: Die-cast aluminum alloy
- Adjustment Knob: Phenolic plastic dan plated steel
- Diaphragm: Nitrile elastomer dengan Dacron fabric
- Internal Components: Brass, stainless steel, dan zinc
Housing dibuat untuk penggunaan industri dan dilengkapi perlakuan permukaan untuk membantu menghadapi lingkungan kerja yang berat.
Pilihan Pressure Range
Type 78 tersedia dalam beberapa pilihan range output:
- 0–2 PSIG / 0–0,1 bar
- 0–10 PSIG / 0–0,7 bar
- 0–30 PSIG / 0–2,1 bar
- 0–60 PSIG / 0–4,1 bar
- 0–125 PSIG / 0–8,6 bar
Port tersedia dalam ukuran 3/8″, 1/2″, 3/4″, dan 1″ NPT maupun BSPT. Output gauge menggunakan 1/4″ NPT
