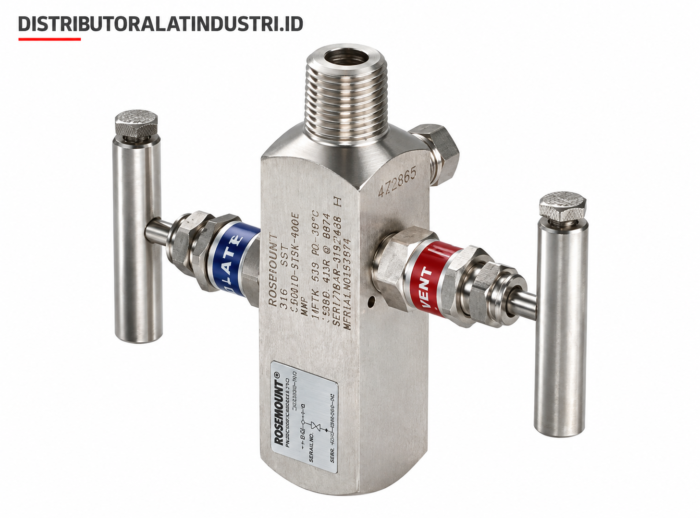

WWW.DISTRIBUTORALATINDUSTRI.ID | Distributor Rosemount 306 In-Line Manifold Rosemount 306 In-Line Manifold adalah manifold instrumentasi yang dirancang untuk dipasang langsung pada in-line pressure transmitter dan pressure gauge, khususnya aplikasi pengukuran tekanan gauge maupun absolute. Manifold ini berfungsi untuk mengisolasi transmitter dari proses, melakukan drain/vent, serta memudahkan kalibrasi atau pemeriksaan instrumen saat terpasang pada sistem
Distributor Rosemount 306 In-Line Manifold
Rosemount 306 merupakan bagian dari keluarga Rosemount Instrument Manifold dari Emerson dan tersedia dengan koneksi proses male atau female NPT. Konfigurasi manifold dapat berupa block-and-bleed maupun two-valve, sesuai kebutuhan instalasi.
Fungsi Rosemount 306
Rosemount 306 dipasang di antara process line dan pressure transmitter. Dengan adanya katup pada manifold, teknisi dapat:
- Mengisolasi pressure transmitter dari proses.
- Melakukan venting atau draining.
- Melakukan pemeriksaan dan kalibrasi transmitter.
- Mengurangi kebutuhan pembongkaran transmitter dari sistem.
- Membantu meningkatkan keselamatan saat maintenance.
- Mempermudah proses commissioning dan troubleshooting.
Pada konfigurasi two-valve, satu valve digunakan untuk instrument isolation, sedangkan valve lainnya digunakan untuk drain/vent atau calibration.
Konfigurasi Manifold
1. Block-and-Bleed
Konfigurasi block-and-bleed menggunakan block valve untuk mengisolasi instrumen dari process line, sementara fasilitas bleed/drain digunakan untuk melepaskan tekanan yang tersisa pada sisi instrumen.
Konfigurasi ini cocok untuk aplikasi yang membutuhkan isolasi instrumen dan kemampuan bleed dalam satu assembly.
2. Two-Valve
Konfigurasi two-valve menyediakan:
- Isolation valve
- Drain/vent valve
Konfigurasi ini memungkinkan transmitter diisolasi dari proses sebelum dilakukan maintenance atau kalibrasi.
Koneksi Proses
Rosemount 306 tersedia dengan pilihan:
- 1/2″-14 NPT Male
- 1/2″-14 NPT Female
Orientasi process connection dirancang parallel with transmitter, sehingga manifold dapat dipasang secara langsung dan rapi pada in-line transmitter.
Material Konstruksi
Tergantung order code dan kebutuhan aplikasi, Rosemount 306 dapat menggunakan material:
- 316 Stainless Steel / 316L Stainless Steel
- Alloy C-276
- Alloy 400
- Material khusus sesuai konfigurasi manifold.
Untuk komponen wetted tertentu, material juga dapat dipilih sesuai kebutuhan media proses dan kondisi korosif.
Packing
Pilihan packing meliputi:
- PTFE
- Graphite-based packing
Pemilihan packing perlu disesuaikan dengan temperatur, tekanan dan kondisi media proses.
Pressure & Temperature Rating
Rating Rosemount 306 bergantung pada material, packing, dan konfigurasi. Salah satu konfigurasi PTFE dengan integral seat memiliki rating hingga 10.000 psi (689 bar) pada temperatur -40 hingga 85°F (-40 hingga 29°C) dan 4.000 psi (276 bar) pada 400°F (204°C).
Untuk graphite integral-seat, rating yang tercantum adalah hingga 6.000 psi (414 bar) pada -40 hingga 200°F (-40 hingga 93°C) dan 1.500 psi (103 bar) pada 750°F (399°C). Konfigurasi graphite yang memenuhi ASME B31.1/B31.3 memiliki rating hingga 3.030 psi (209 bar) pada 1.000°F (538°C).
